Exploration du froissement du revêtement des électrodes des batteries lithium-ion : analyse approfondie des causes et des contre-mesures

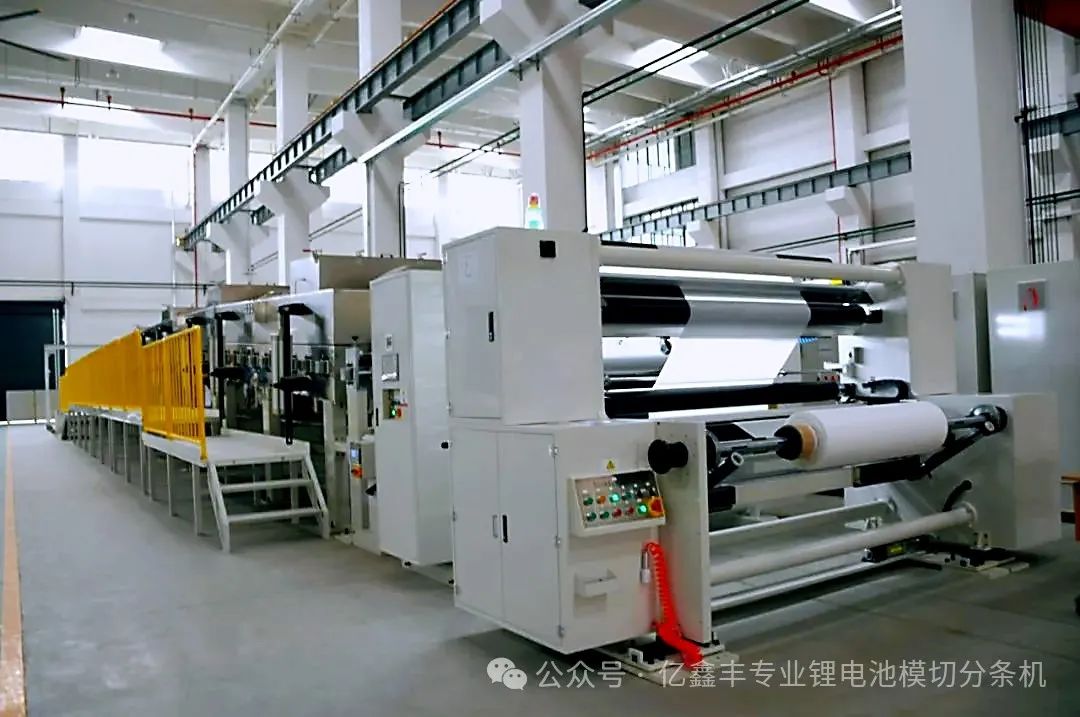

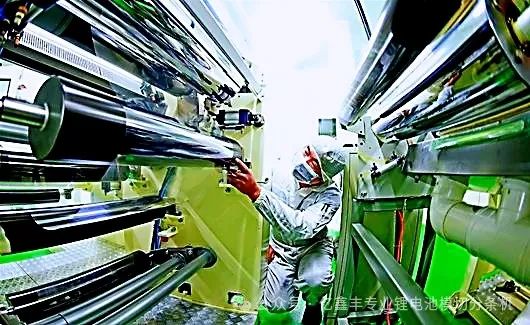

Dans le domaine de la précision de la fabrication de batteries lithium-ion, le Revêtement Le processus de fabrication est un maillon essentiel, exerçant une influence cruciale sur la qualité des feuilles d'électrodes et les performances finales des batteries. Imaginez une batterie au lithium comme le « cœur » d'un appareil électronique, dont la feuille d'électrode est une structure clé. La qualité du revêtement détermine directement la stabilité et l'efficacité du cœur. Cependant, dans le processus de production actuel, le problème épineux du plissement du revêtement des feuilles d'électrodes persiste. Non seulement ce phénomène, tel un « destructeur » tapi dans l'ombre, érode discrètement la qualité du produit, mais il affecte également considérablement l'efficacité de la production et la maîtrise des coûts. Aujourd'hui, nous allons explorer ensemble les mystères du plissement du revêtement des feuilles d'électrodes, en proposant des solutions complètes et pratiques aux professionnels de l'industrie des batteries au lithium.

I. Plissement des tôles d'électrodes revêtues : un « tueur de performances » à ne pas négliger
Une fois que des plis apparaissent sur les feuilles d'électrodes revêtues, leur impact dépasse largement l'esthétique de la surface. Du point de vue des performances des batteries, ce problème est une véritable bombe à retardement, susceptible d'entraîner à tout moment de graves conséquences.
Le risque de court-circuit entre les électrodes et les feuilles est comparable à une épée suspendue au-dessus de la tête. La présence de zones froissées perturbe la structure originale des électrodes et des feuilles, bien isolée et ordonnée. La distance entre les électrodes positive et négative est anormalement réduite localement, créant ainsi des conditions propices aux courts-circuits. En cas de court-circuit, le courant à l'intérieur de la batterie devient incontrôlable, provoquant non seulement une défaillance immédiate de la batterie, mais aussi des problèmes de sécurité plus graves, tels qu'un échauffement et un incendie.

Le dépôt de lithium constitue également un danger caché majeur, causé par des feuilles d'électrodes froissées. En raison d'un revêtement irrégulier, l'épaisseur des électrodes varie selon les pièces. Cela empêche le dépôt et la dissolution du lithium pendant la charge et la décharge de la batterie de se dérouler uniformément. À certains endroits, le taux de dépôt est trop rapide, ce qui entraîne la formation de dendrites de lithium. Ces dendrites ressemblent à des épines acérées. À mesure que la batterie se charge et se décharge, elles peuvent progressivement se développer et pénétrer le séparateur, provoquant un court-circuit entre les électrodes positive et négative, affectant gravement la stabilité et la sécurité de la batterie.

De plus, la baisse des performances cycliques de la batterie est étroitement liée au plissement des feuilles d'électrodes. Ces feuilles ne permettent pas de maintenir une structure stable et un bon contact à l'intérieur de la batterie, ce qui entrave la cinétique de réaction pendant les processus de charge et de décharge. À mesure que le nombre de cycles augmente, la capacité de la batterie diminue rapidement, réduisant ainsi considérablement sa durée de vie. Pour les applications de batteries au lithium qui recherchent une longue durée de vie et des performances élevées, ce phénomène constitue sans aucun doute un coup fatal.
II. Exploration multidimensionnelle : causes profondes et solutions du plissement des tôles d'électrodes revêtues
(I) Slurry : Le « chagrin » de la fondation
1. L'équilibre subtil de la viscosité de la boue

La viscosité d'une barbotine est un équilibre précis. Une viscosité trop élevée ou trop faible perturbe l'uniformité du revêtement. Une viscosité trop élevée rend la barbotine épaisse et visqueuse, ce qui la rend difficile à étaler uniformément sur le substrat pendant le processus de revêtement et favorise les accumulations locales. Une viscosité trop faible, comme un écoulement d'eau incontrôlé, empêche l'adhérence uniforme au substrat, ce qui entraîne des phénomènes tels que des coulures et des pertes de revêtement.
Solutions : Selon les exigences précises du procédé de revêtement, à la manière d'un barman expérimenté, ajustez la viscosité de la pâte à la plage optimale en modifiant subtilement le rapport solvant/diluant ou en ajoutant une quantité appropriée d'épaississant/diluant. Parallèlement, utilisez un rhéomètre, véritable « détecteur de précision », pour tester soigneusement la courbe de viscosité afin de garantir que la fluidité de la pâte à différents taux de cisaillement correspond parfaitement au procédé de revêtement.
2. Contrôle précis de la teneur en solides

Les fluctuations de la teneur en solides sont l'un des principaux facteurs de plissement des feuilles d'électrodes. Une teneur en solides trop élevée équivaut à appliquer une forte force de retrait au revêtement pendant le séchage. La contrainte de retrait du revêtement augmente pendant le séchage, entraînant une tension inégale et donc des plis. Une teneur en solides trop faible affaiblit la suspension, l'empêchant d'adhérer fermement au substrat et pouvant même glisser pendant le processus de revêtement, ce qui provoque une contrainte inégale sur le substrat et, à terme, des plis.
Solutions : Lors de la préparation de la pâte, contrôler rigoureusement le rapport matières solides/matières solides, tel un garde veillant sur son trésor. Utiliser un équipement de mesure de précision pour garantir l'exactitude de l'alimentation de chaque matière première. Parallèlement, détecter régulièrement la teneur en matières solides de la pâte, à la manière d'un médecin vérifiant régulièrement les paramètres physiques de son patient. Dès que des fluctuations sont détectées, ajuster l'agitation et Mélange temps opportun pour assurer l'uniformité de la pâte.
3. La mission clé de la dispersion des boues

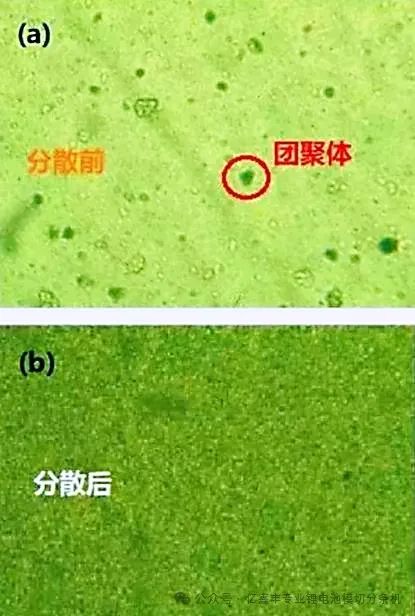

Une dispersion inégale de la suspension est comparable à la présence de grumeaux dans une soupe. L'agrégation locale des particules entraîne une augmentation anormale de l'épaisseur locale de la couche de revêtement. Cela altère non seulement la planéité du revêtement, mais peut également provoquer des courbures ou des plis du substrat.
Solutions : Utiliser un équipement de dispersion à haut rendement, tel qu'un mélangeur à grande vitesse, véritable « mélangeur maître », pour disperser parfaitement les particules de la suspension. Ou optimiser le processus d'homogénéisation pour garantir une suspension homogène et exempte d'agglomération de particules.
(II) Substrat : le « fondement » de la stabilité

1. Principe de tension uniforme du substrat. Lors du processus de revêtement, la tension du substrat est comparable à celle d'une corde tendue. Toute irrégularité peut entraîner des désaccords. Des différences unilatérales de tension et de desserrage dans la largeur transversale ou des fluctuations longitudinales de tension et de desserrage entraîneront une répartition inégale de la tension et donc des plis.
Solutions : Vous pouvez tout d'abord essayer de remplacer le substrat par un autre de meilleure qualité ou d'augmenter sa tension de déroulement, mais veillez à ne pas en abuser, comme pour la tension d'une corde. Parallèlement, détectez et corrigez rapidement toute déformation du substrat pendant le processus de production.
2. L'art d'harmoniser la tension du substrat. Une tension de substrat inégale est comparable à deux personnes marchant ensemble à des allures irrégulières, sujettes aux faux pas. L'apparition de rides verticales et obliques est souvent étroitement liée à une tension de substrat inégale.
Solutions : Suivez le principe selon lequel « plus le substrat est fin et étroit, plus la tension est faible », conformément aux lois de la nature. Lors du fonctionnement de l'équipement, utilisez les méthodes de réglage du déroulement à tension constante et de l'enroulement à tension conique pour garantir que le substrat conserve une tension stable tout au long du processus de revêtement.
3. Contre-mesures à la déformation du substrat lui-même Différents substrats, tels que les feuilles de cuivre-aluminium ultra-minces et les feuilles composites de cuivre-aluminium, peuvent subir des déformations irréversibles sous l'action de la température ou de la tension, comme sous un sort magique, entraînant des phénomènes de froissement tels que la peau d'orange ou le gonflement.
Solutions : Sans affecter l'effet de séchage, réduire la température du rouleau chauffant ou du four, comme pour refroidir un patient fiévreux. Parallèlement, réduire la tension de déroulement et augmenter la tension d'enroulement. En ajustant l'équilibre de tension, on atténue la déformation du substrat.
4. Solutions pour l'affaissement des bords du substrat. Un léger affaissement des bords du substrat peut néanmoins maintenir la production grâce à la réduction de la tension et au réglage du rouleau régulateur. En revanche, un affaissement important des bords est comparable à une large fissure dans les fondations d'une maison. Le matériau est alors très sujet aux plis lors du passage sous le rouleau.
Solutions : Remplacer définitivement le matériau du substrat par un matériau de meilleure qualité pour résoudre fondamentalement le problème et assurer le bon déroulement de la production.
(III) Fonctionnement et processus : « L'essence » de la précision

1. L'importance des normes d'assemblage de ruban adhésif Une mauvaise utilisation lors de l'assemblage de ruban adhésif est comme un mauvais alignement des maillons lors de la connexion d'une chaîne, ce qui entraîne une tension déséquilibrée du ruban adhésif et donc des plis.
Solutions : Suivez strictement les procédures d'utilisation standard pour l'assemblage de ruban adhésif, chaque étape étant précise pour garantir l'équilibre de la tension feuille-ruban, tout comme pour la construction d'un pont stable.
2. La nécessité d'un bon enfilage du ruban Lorsque vous enfilez le ruban sans utiliser le mode de centrage, c'est comme si une personne ne marchait pas sur le bon chemin, ce qui rendra le mécanisme de déroulement instable et provoquera ainsi des plis.
Solutions : Pendant le processus d'enfilage du ruban, assurez-vous que le ruban est enfilé en mode centrage pour maintenir le mécanisme de déroulement dans un état stable à tout moment, posant ainsi les bases du bon déroulement du processus de revêtement.
3. Stratégies de contrôle des fluctuations de tension Un réglage de vitesse déraisonnable du rouleau de tension ou de grandes fluctuations de la fréquence du moteur de l'équipement sont comme une voiture à vitesse instable, ce qui est susceptible de provoquer des changements de tension pendant le processus de revêtement et d'entraîner des plis.
Solutions : Premièrement, assurez-vous que la vitesse du rouleau de traction correspond parfaitement à la vitesse de revêtement afin d'éviter les fluctuations de tension dues aux différences de vitesse. Deuxièmement, vérifiez régulièrement l'état de fonctionnement du moteur de l'équipement, comme pour le moteur d'une voiture, afin de vous assurer que les fluctuations de fréquence du moteur restent dans la plage autorisée. En cas de fluctuations de fréquence anormales, réparez ou remplacez rapidement les composants défectueux, tels que le contrôleur moteur ou le système d'entraînement. De plus, installez un système de surveillance de la tension en temps réel, véritable « cerveau intelligent » pour l'équipement. Il détecte les variations de tension en temps réel pendant le fonctionnement et s'ajuste automatiquement. Adoptez une technologie de contrôle en boucle fermée pour garantir que la tension reste toujours stable. Parallèlement, lubrifiez régulièrement les composants mécaniques afin de réduire l'impact de l'usure de l'équipement sur les fluctuations de tension. Vérifiez si le rouleau de tension et ses composants associés présentent un desserrage ou une usure anormale et remplacez-les rapidement.
4. Réglage rationnel de la température de chauffage. Lorsque la teneur en solides de la pâte est faible et que la couche de revêtement est épaisse, une température élevée et une fréquence de vent élevée sont nécessaires pour sécher la pâte. Cependant, lors du séchage rapide, la tension superficielle de la feuille et de la pâte change. En particulier, la pâte se rétracte et se ride sous l'effet de la température, comme une pâte chauffée.
Solutions : Réduisez de manière appropriée la vitesse de revêtement et réduisez en même temps la température de chauffage, tout comme vous ralentissez un athlète qui court vite, pour rendre le processus de séchage plus stable et éviter le froissement de la feuille d'électrode causé par des changements de température excessifs.
5. Le rôle clé de l'équilibre des fréquences du vent Un volume d'air irrégulier au niveau des sorties d'air supérieures et inférieures du four est comme un vent fort soufflant d'un côté, ce qui entraînera une contrainte inégale sur la feuille d'électrode dans le four, une forte secousse dans le four, entraînant une fissuration de la feuille d'électrode et même un gondolement dans les cas graves.
Solutions : Ajustez avec précision l'ouverture des buses d'air supérieures et inférieures du revêtement, tout comme en ajustant le débit d'eau d'un robinet, pour contrôler avec précision le volume d'air jusqu'à ce que la bande enduite traverse chaque section du four en douceur et sans trembler.
6. Optimisation du choix de l'épaisseur du revêtement Une épaisseur de revêtement excessive ou une viscosité élevée revient à enfiler des vêtements trop épais, ce qui peut faire glisser le substrat et entraîner des plis. **Solutions** : Réduisez l'épaisseur du revêtement ou choisissez un liant à faible viscosité pour rendre le revêtement plus léger et plus adhérent, évitant ainsi les plis causés par des problèmes de revêtement.

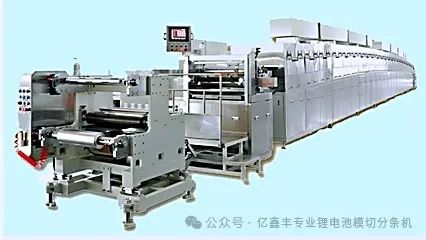

(IV) Équipement : « L'outil précis »

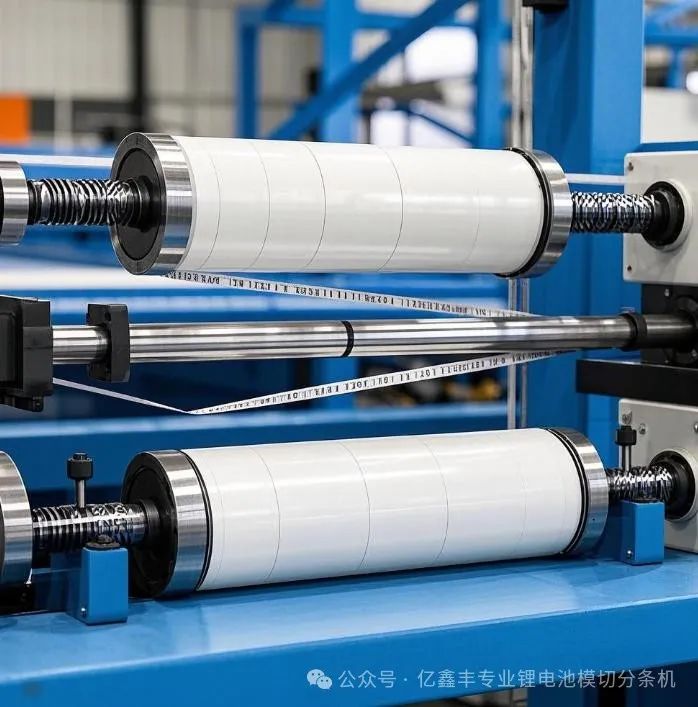

1. Réglage du parallélisme des rouleaux de guidage. Lors de l'installation de l'équipement, même pour les équipements de très haute précision, après un fonctionnement prolongé, les rouleaux de guidage peuvent se décaler, comme un repère déplacé, sous l'effet des différentes tensions exercées sur la tôle revêtue. En production, lorsque des plis apparaissent, le personnel inexpérimenté ajuste souvent les rouleaux de guidage à l'aveuglette, ignorant les autres causes réelles. Le non-parallélisme des rouleaux de guidage est alors le principal facteur à l'origine du plissement.
Solutions : Mesurez d'abord et vérifiez si les diamètres gauche et droit d'un même rouleau de guidage non parallèle sont cohérents. Dans le cas contraire, remplacez-le directement. Si les diamètres gauche et droit sont cohérents, un réglage précis est nécessaire. La méthode de réglage spécifique est la suivante : sélectionnez un bon point de référence, évaluez visuellement le parallélisme, observez attentivement l'écartement entre les rouleaux de guidage, puis utilisez des outils auxiliaires pour mesurer. La méthode de mesure la plus pratique en ingénierie consiste à utiliser un mètre ruban pour contourner deux rouleaux de guidage afin de former une ellipse en boucle fermée, puis à relever la circonférence et à effectuer les ajustements correspondants en fonction des différences de données, comme lors d'un examen physique précis de l'équipement.
2. Inspection et serrage des vis de fixation des rouleaux. Des vis de fixation des rouleaux desserrées sont comme des vis desserrées dans une maison : elles perturbent le parallélisme des rouleaux. Des plis se forment alors.
Solutions : Vérifiez régulièrement l'état des vis de fixation des rouleaux. En cas de desserrage, ajustez-les et resserrez-les rapidement afin de garantir un parallélisme stable.
3. Maintien de la qualité de la surface du rouleau. Lorsque la rugosité de la surface du rouleau dépasse la tolérance, elle n'est pas suffisamment lisse et présente des textures de traitement évidentes, comme une surface de route bosselée, provoquant le froissement du ruban adhésif. La présence de corps étrangers à la surface du rouleau arrière et à chaque passage du rouleau affecte également l'effet du revêtement.
Solutions : Si la rugosité de la surface du rouleau dépasse la tolérance, demandez au fabricant de la remplacer. Si des corps étrangers adhèrent à la surface du rouleau, nettoyez-les rapidement et veillez à ne pas l'endommager pendant le nettoyage afin de garantir son bon état.
4. Optimisation de la pression composite. Une installation inappropriée du cylindre, de la structure et du rouleau en caoutchouc dans l'équipement peut entraîner une pression inégale des deux côtés du rouleau. De plus, le changement de production de produits de largeurs différentes, notamment lors du passage d'un produit de largeur étroite à un produit de largeur large, peut également entraîner une contrainte inégale sur le rouleau en caoutchouc, entraînant des marques d'indentation, voire des plis.
Solutions : Effectuer régulièrement des tests au papier carbone, par exemple en soumettant l'équipement à un « test de pression », afin de vérifier la constance de la pression composite et de l'ajuster en fonction des résultats. Réduire la pression composite de manière appropriée pour éviter des réglages de pression excessifs. Parallèlement, organiser judicieusement le plan de production afin d'éviter de produire uniquement des produits de faible largeur pendant une longue période, afin de garantir une sollicitation uniforme du rouleau en caoutchouc.
5. Réglage précis des jeux d'extrémité. En revêtement par transfert, les jeux d'extrémité correspondent à ceux entre le rouleau de revêtement et le rouleau arrière. En revêtement par extrusion-refente, les jeux d'extrémité correspondent à ceux entre la lèvre et le substrat. Des jeux d'extrémité irréguliers ressemblent à des lames de ciseaux asymétriques, ce qui provoque le plissement de la feuille d'électrode.
Solutions : Pendant le processus de revêtement, qu'il s'agisse du premier ou du second côté, l'opérateur doit ajuster soigneusement les jeux d'extrémité, comme avec un instrument de précision. Utiliser des outils de précision tels que des jauges d'épaisseur et des jauges d'écartement pour mesurer et ajuster avec précision afin de garantir la constance des jeux d'extrémité. Parallèlement, vérifier l'état d'usure de la surface du rouleau et la réparer ou la remplacer rapidement. Introduire un équipement de détection pour détecter en temps réel l'état des jeux d'extrémité et la répartition de la pression pendant le processus de revêtement, par exemple en installant un « œil de surveillance en temps réel », et effectuer les ajustements nécessaires. Intégrer un lien d'étalonnage des jeux lors des changements de produit ou des ajustements de processus afin de garantir un équipement toujours optimal.
6. Gestion rationnelle de la correction forcée des écarts. Si le dispositif de correction des écarts n'est pas correctement adapté ou n'est pas corrigé correctement pendant le fonctionnement du substrat, cela entraînera une correction forcée des écarts. En particulier, lorsque les positions de déroulement et d'enroulement ne sont pas alignées, cela peut entraîner des phénomènes de serpentin ou de froissement forcé.
Solutions : Tout d’abord, désactivez le dispositif de correction de l’écart de déroulement ou d’enroulement, laissez le substrat atteindre une position stable grâce à son fonctionnement naturel, puis activez la correction, comme si un navire égaré s’adaptait d’abord à sa trajectoire. Ensuite, marquez correctement les positions de correction de l’écart et fixez les positions de référence du déroulement et de l’enroulement afin de fournir une référence stable pour la production ultérieure.
7. Solutions pour l'excentricité de l'arbre d'expansion d'air Lorsqu'un côté de l'arbre d'expansion d'air contient de l'air et que l'autre côté n'en contient pas, la forme générale du rouleau devient une « forme de tête de balle », ce qui entraîne des contraintes inégales et donc des plis.
Solutions : Remplacez rapidement l'arbre d'expansion d'air défectueux. Avant utilisation, vérifiez qu'il ne présente pas de fuites d'air ou de gonflage irrégulier, comme pour vérifier une fuite sur un pneu de voiture, et surtout si l'airbag et les composants d'étanchéité sont endommagés. Si l'arbre d'expansion d'air ne parvient pas à maintenir un gonflage uniforme, remplacez-le immédiatement afin de ne pas compromettre la continuité de la production. Parallèlement, renforcez la gestion des opérations de gonflage. Pendant le fonctionnement, gonflez uniformément des deux côtés afin d'assurer l'équilibre de la pression à l'intérieur de l'arbre d'expansion d'air. Réglez la pression d'air appropriée en fonction de l'épaisseur du support et des exigences de tension de la bobine afin d'éviter un gonflage insuffisant ou excessif.
III. Conclusion

Dans le processus complexe de revêtement des électrodes des batteries au lithium, le problème du plissement est un véritable casse-tête, impliquant de multiples dimensions telles que les matières premières, les substrats, les équipements et les procédés. En explorer les causes profondes et trouver des solutions efficaces exige non seulement une observation attentive et une analyse rigoureuse, mais aussi une concentration et une recherche constantes de l'excellence à chaque étape. Grâce à l'analyse complète des causes du plissement des électrodes revêtues et à l'élaboration détaillée des solutions correspondantes, cet article espère fournir aux professionnels de l'industrie des batteries au lithium un guide pratique pour résoudre les problèmes, les aidant à réduire efficacement l'incidence des plissements dans le processus de production, à améliorer la qualité du revêtement des électrodes et à donner un élan puissant au développement de l'industrie des batteries au lithium. Travaillons main dans la main, poursuivons notre quête d'excellence et œuvrons sans relâche pour propulser la technologie des batteries au lithium vers de nouveaux sommets.
