Gestion de l'égalisation de la batterie : une arme secrète pour améliorer les performances de la batterie

Eh bien, vous savez quoi ? Lorsqu'on parle de véhicules électriques, d'outils électriques et d'autres équipements utilisant des batteries, une technologie clé joue un rôle essentiel : la gestion de l'égalisation des batteries.

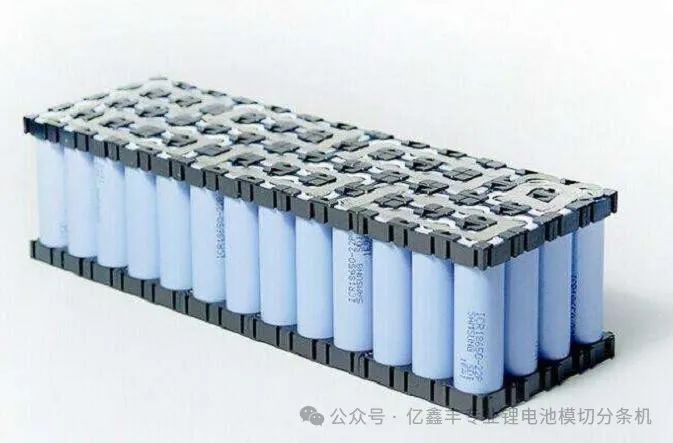

Une batterie d'alimentation est généralement composée de plusieurs cellules individuelles connectées en série et en parallèle. Imaginez une équipe, chaque cellule étant un membre de l'équipe. Un déséquilibre de tension entre ces « joueurs » peut engendrer des problèmes ! La cellule ayant la tension la plus basse sera comme un membre de l'équipe qui traîne, ce qui affectera les performances de la batterie entière, l'empêchant ainsi de déployer toute sa puissance.

Alors, que faire ? Pas d'inquiétude. Des ingénieurs astucieux ont mis au point une technologie d'égalisation de batterie. Véritable autocar, cette technologie utilise divers moyens pour optimiser la tension, la capacité et l'état de fonctionnement de chaque batterie du pack, afin d'optimiser ses performances et sa durée de vie.
I. Définition et importance de l'égalisation de la batterie

1. Définition : L'égalisation des batteries fait référence à l'utilisation de technologies et de moyens spécifiques pour garantir que chaque batterie du pack de batteries est au même niveau, tout comme pour faire en sorte qu'un groupe de coureurs maintienne la même vitesse et le même rythme.
2. Importance :
(1) Améliorer les performances du bloc-batterie : grâce au traitement d'égalisation, la dégradation des performances individuelles de la batterie qui entraîne une baisse des performances globales peut être évitée, permettant au bloc-batterie de toujours fonctionner efficacement.
(2) Prolonger la durée de vie de la batterie : réduire les différences de tension et de capacité entre les cellules de la batterie et diminuer la résistance interne revient à donner à la batterie un « entretien », prolongeant ainsi efficacement sa durée de vie.
II. Méthodes d'égalisation de la batterie

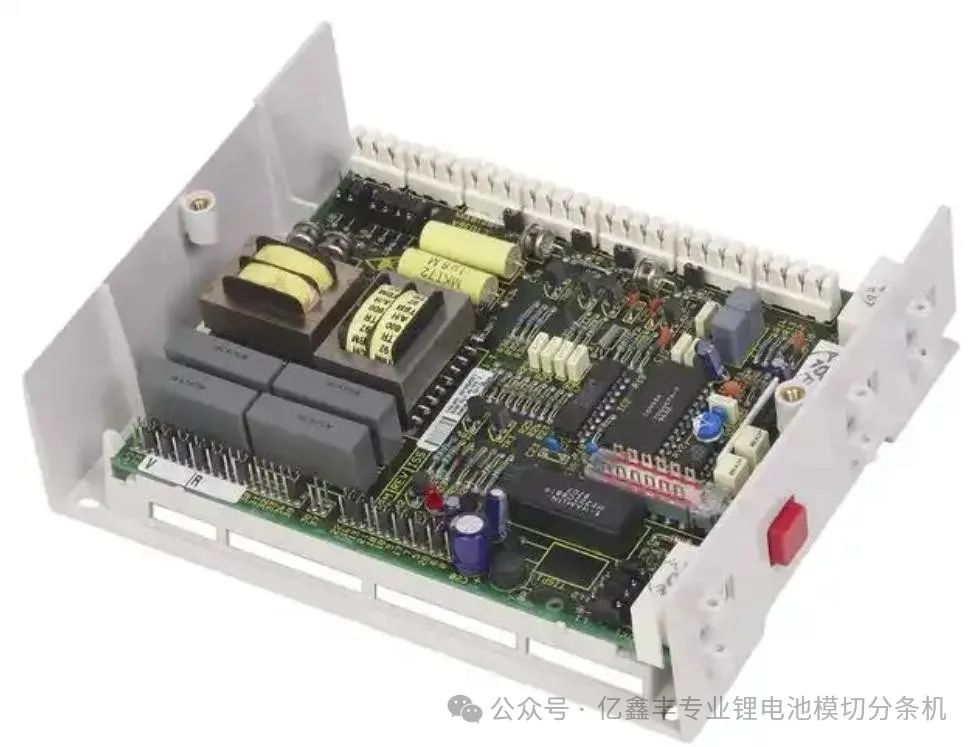

1. Fonction d'égalisation du BMS (Battery Management System) : Le BMS est comme le « serveur » de la batterie. Il réduit les incohérences, améliore la capacité disponible et prolonge la durée de vie en ajustant la répartition de l'énergie entre les cellules de la batterie. Il existe actuellement deux principales méthodes : l'égalisation passive et l'égalisation active.
2. Égalisation passive :
(1) Également appelé égalisation dissipative, son principe de fonctionnement consiste à évacuer l'excès d'air d'une cellule de batterie. Lorsque la charge d'une cellule est supérieure à celle des autres cellules, l'énergie de cette batterie à haute énergie est dissipée sous forme de chaleur à travers la résistance parallèle, assurant ainsi l'égalisation avec les autres cellules.
(2) La technologie d'égalisation passive est simple et peu coûteuse, et est largement utilisée dans divers systèmes de batteries. Cependant, elle présente également des inconvénients. Les pertes d'énergie sont relativement importantes et l'énergie consommée est transformée en chaleur et n'est pas valorisée efficacement.
(3) Lors de la conception d'un système d'égalisation passif, le courant d'égalisation est généralement contrôlé à un niveau très faible (environ 100 mA), et les processus d'égalisation et d'acquisition partagent le même faisceau de câbles et sont exécutés en alternance. Bien que cela réduise la complexité et le coût du système, cela pose également le problème d'une faible efficacité d'égalisation, et l'obtention de résultats tangibles prend du temps.
(4) Les méthodes de mise en œuvre de l'égalisation passive comprennent principalement les résistances shunt fixes et les résistances shunt commutées. La résistance shunt fixe est comme une soupape de sécurité toujours connectée, empêchant la surcharge de la batterie ; la résistance shunt commutée est comme une soupape contrôlée avec précision qui élimine l'excès d'énergie en contrôlant l'ouverture et la fermeture de l'interrupteur.
3. Égalisation active :

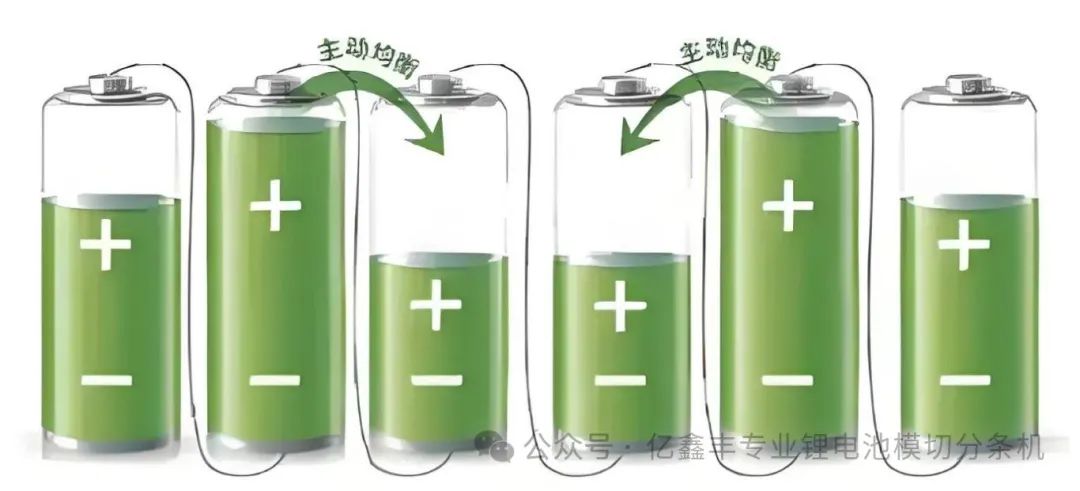

(1) L'égalisation active est une méthode de gestion de l'énergie plus efficace, comme un « porteur », transférant l'énergie de la cellule de batterie avec une capacité plus élevée vers la cellule de batterie avec une capacité plus faible, réalisant non seulement l'égalisation de la tension mais améliorant également le taux global d'utilisation de l'énergie.
(2) Pendant le processus de charge, lorsqu'une certaine cellule de batterie atteint en premier la limite supérieure de la tension de fonctionnement, le BMS démarre le mécanisme d'égalisation actif, identifie la cellule de batterie avec une capacité relativement faible et transfère l'énergie de la batterie haute tension à la batterie basse tension via un circuit d'égalisation soigneusement conçu, tout comme donner un « repas supplémentaire » à la batterie « affamée ».
(3) L'égalisation active implique généralement des algorithmes complexes pour calculer la quantité spécifique de transfert d'énergie, tandis que l'égalisation passive repose davantage sur un contrôle précis du temps de commutation pour consommer l'excès d'énergie.

Qu'il s'agisse d'égalisation passive ou active, ces deux éléments sont indispensables au BMS et jouent un rôle important dans l'amélioration de la capacité disponible de la batterie, la prolongation de sa durée de vie et l'amélioration de l'efficacité globale du système. Pendant le processus d'égalisation, le système surveille en permanence l'évolution des paramètres de chaque cellule afin de garantir son efficacité et sa sécurité. Lorsque les différences entre les cellules atteignent la plage acceptable prédéfinie, le système arrête l'égalisation.

En choisissant une méthode d'égalisation adaptée, en contrôlant rigoureusement la vitesse et le degré d'égalisation, et en gérant efficacement la chaleur générée pendant le processus, les performances et la durée de vie de la batterie peuvent être considérablement améliorées. Ensemble, concentrons-nous sur la technologie de gestion de l'égalisation des batteries et contribuons à une utilisation énergétique plus efficace et durable !
